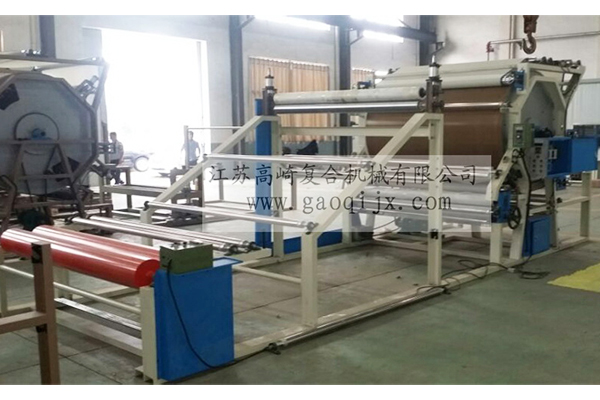

三层同步火焰复合机的组成原理和主要配件

三层同步火焰复合机采用伺服同步技术、摆动齿轮同步联动技术及弹性控制技术，实现进出料速度同步、张力恒定，实现了三辊同步传动和三辊间距的弹性定位，适用于三层材料同步火焰复合。三层同步火焰复合机设计好，操作简单，适用于三层材料同步同火焰复合，大大提高了产品质量、提高了生产效率、减轻了工人的劳动强度。

三层同步火焰复合机包含多套伺服电机同步进出料机构、左右各一套火口装置、三辊冷却压合机构，安装在机架 1 上的副伺服电机 13、糙面辊 14 及导布辊 4 组成了伺服进料机构和伺服出料机构，安装在机架上的主伺服电机 2 通过链传动与中水冷辊轴头18-1 上的驱动链轮相连，通过伺服控制器，使得糙面辊 14 与中水冷辊 18 同步运转，实现三层进料和成品出料的张力恒定，三辊冷却压合机构由升降机 6、螺钉 7、压簧 9、带滑块座轴承 10、滑轨 12、下水冷辊 11、中水冷辊 18、上水冷辊 19 及摆动齿轮同步联动机构 24 组成，上下各一套升降机 6、滑轨 12 安装在机架 1 上，下水冷辊 11、上水冷辊 19 均通过带滑块座轴承 10 支承在滑轨 13 上，中水冷辊 18 通过水冷辊固定座 17 把中带滑块座轴承 10 固定在滑轨 13 上，上下升降机 6 通过螺钉 7、压簧 9 把升降机法兰 8 与上下带滑块座轴承 10 相连，通过设定压簧 9 的预紧力实现弹性连接，通过升降机 6 的升降实现三辊的压合，由轴承 28、驱动齿轮 29、销轴 30、长摆杆 31、短摆杆 32、过渡齿轮 33 组成了摆动齿轮同步联动机构 24，短摆杆 32 通过轴承 28 支承在中水冷辊轴头 18-1 上，长摆杆 31 通过轴承 28 支承在下水冷辊轴头 11-1、上水冷辊轴头 19-1 上，长摆杆 31 与短摆杆 32 通过销轴 30 铰接，驱动齿轮 29 分别安装在中水冷辊轴头 18-1、下水冷辊轴头 11-1、上水冷辊轴头 19-1 上，过渡齿轮 33 通过轴承 28 支承在销轴 30 上，这样无论三辊之间的距离多少均保证了三辊的同步传动，在上水冷辊 19、中水冷辊 18 的中间左侧设有一套左火口装置 16，在中水冷辊18、下水冷辊 11 中间右侧设有一套右火口装置 25，在左火口 16 上方设有左排毒装置 20，在右火口装置 25 上方设有右排毒装置 22，在海绵 23 进口出设有开幅辊 21，在面料 5 进口处设有主动扩幅辊 15，在底料 27 进口出设有主动扩幅辊 15 和三辊扩幅辊 26。

三层同步火焰复合机采用伺服同步技术、摆动齿轮同步联动技术及弹性控制技术，实现进出料速度同步、张力恒定，实现了三辊同步传动和三辊间距的弹性定位，适用于三层材料同步火焰复合。三层火焰同步复合机的副伺服电机 13、糙面辊 14 及导布辊 4 牵引海绵 23 通过开幅辊 21 经左火口装置 16 喷火熔化与经主动开幅辊 15 的面料 5一起进入上水冷辊 19、中水冷辊 18 压合，压好后的海绵 23 的另一面再经由火口装置 25 喷火熔化与经过三辊扩幅辊 26和主动扩幅辊 15的底料 27一起进入中水冷辊 18、下水冷辊 11

压合，最后三层复合好的成品材料通过伺服电机 13、糙面辊 14 及导布辊 4 同步牵引输出。三层火焰同步复合机设计先进，操作简单，适用于三层材料同步火焰复合，大大提高了产品质量、提高了生产效率、减轻了工人的劳动强度。
